Centrum obróbkowe CNC typu portalowego – precyzyjne rozwiązania do produkcji w dużych skalach

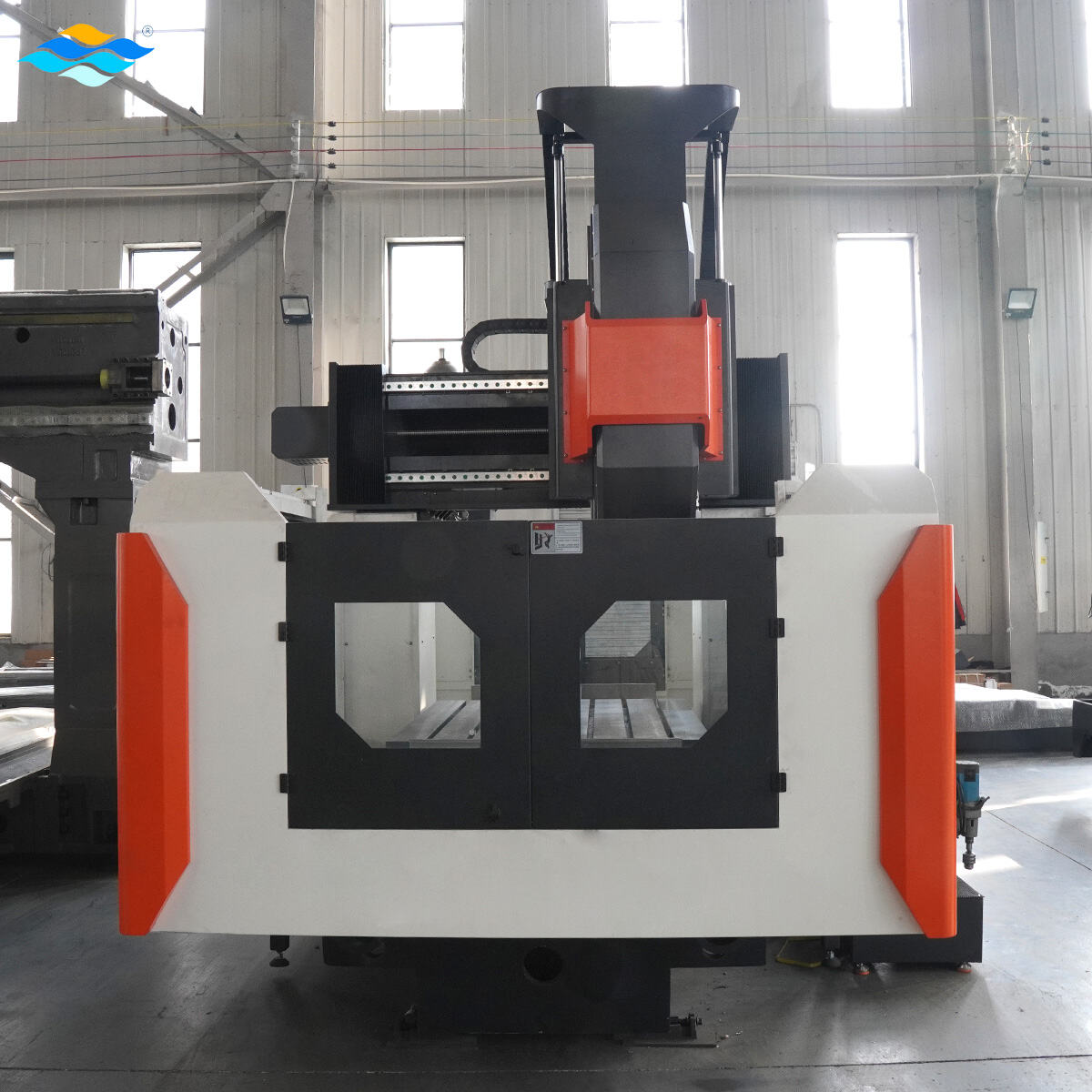

Konstrukcja konstrukcyjna centrum frezarskiego CNC typu gantry kładzie nacisk przede wszystkim na sztywność, zapewniając dokładność obróbki zgodną z najbardziej wymagającymi specyfikacjami współczesnej produkcji. Konstrukcja mostka gantry tworzy z natury stabilną platformę, która skutecznie przeciwdziała odkształceniom i drganiom podczas intensywnych operacji cięcia, co bezpośrednio przekłada się na doskonałą jakość powierzchni oraz dokładność wymiarową gotowych elementów. W przeciwieństwie do maszyn typu konsolowego, w których narzędzie tnące jest zamocowane do pojedynczej kolumny i ulega odkształceniom spowodowanym działaniem momentu siły, centrum frezarskie CNC typu gantry wspiera wrzeciono z obu stron za pośrednictwem konstrukcji mostka, równomiernie rozprowadzając siły tnące i utrzymując pozycję narzędzia z precyzją rzędu mikrometrów. Ten dwustronny system wspornikowy okazuje się szczególnie istotny przy obróbce dużych przegród lotniczych, matryc do tłoczenia samochodowego lub komponentów do urządzeń energetycznych, gdzie narastanie tolerancji na dużych długościach może zagrozić funkcjonalności części. Masywna podstawa odlewnicza, często ważąca kilka ton, pochłania drgania i zapewnia stabilność termiczną, uniemożliwiającą dryf wymiarowy podczas długotrwałych cykli produkcyjnych, gdy maszyna nagrzewa się stopniowo. Precyzyjnie szlifowane prowadnice liniowe z uprzednio obciążonymi łożyskami kulkowymi zapewniają płynny i dokładny ruch we wszystkich osiach, natomiast systemy pomiaru bezpośredniego wykorzystujące skale szklane zapewniają sprzężenie zwrotne typu closed-loop, kompensujące w czasie rzeczywistym wszelkie odchylenia mechaniczne. Centrum frezarskie CNC typu gantry zachowuje dokładność pozycjonowania w zakresie 0,005 mm na całym swoim obszarze roboczym, umożliwiając producentom utrzymywanie ścisłych tolerancji dla cech oddzielonych od siebie o kilka metrów. Ta zdolność eliminuje konieczność wykonywania operacji wtórnych lub ręcznego wykańczania, jakie wymagają tradycyjne metody obróbki, skracając czas produkcji i koszty pracy, a jednocześnie poprawiając spójność wyników. Systemy chłodzenia z kontrolą temperatury utrzymują równowagę termiczną w strefie cięcia, zapobiegając rozszerzaniu się obrabianego przedmiotu, które mogłoby zagrozić dokładnością wymiarową precyzyjnych komponentów. Sztywna konstrukcja pozwala również na stosowanie agresywnych prędkości usuwania materiału bez występowania drgań (chatter) ani odkształceń narzędzia, przyspieszając cykle produkcyjne i wydłużając żywotność narzędzi tnących dzięki stabilnym warunkom współpracy. Kontrola jakości staje się prostsza, gdy centrum frezarskie CNC typu gantry systematycznie dostarcza części zgodnych ze specyfikacją, skracając czas inspekcji i zmniejszając wskaźnik odpadów, a jednocześnie budując zaufanie klientów do możliwości produkcyjnych firmy.

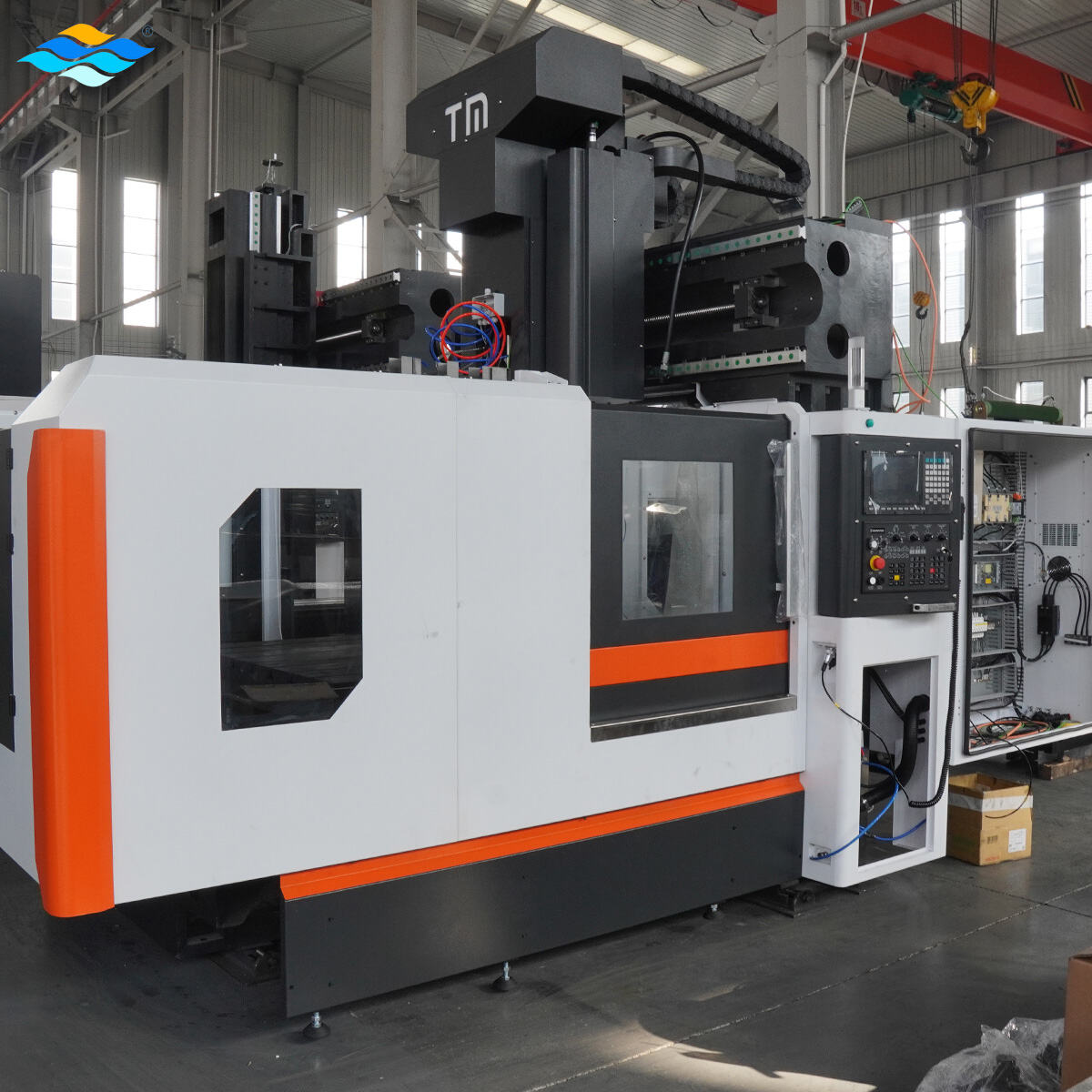

Kluczową cechą odróżniającą centrum frezarskie CNC typu portal od konwencjonalnego sprzętu obróbkowego jest jego wyjątkowa zdolność do przetwarzania nadmiernie dużych elementów, których nie da się obrabiać na standardowych maszynach. Typowymi specyfikacjami obszarów roboczych są wymiary wynoszące pięć metrów długości, trzy metry szerokości oraz dwa metry wysokości, choć konfiguracje niestandardowe mogą być jeszcze większe, aby spełnić specjalistyczne wymagania produkcyjne. Tak imponująca pojemność rozmiarowa otwiera możliwości generowania przychodów na rynkach wymagających obróbki dużych elementów, w tym produkcji kadłubów samolotów, komponentów turbin wiatrowych, wykonywania ciężkiego sprzętu budowlanego oraz obróbki systemów napędowych dla przemysłu morskiego. Twoja placówka uzyskuje przewagę konkurencyjną dzięki możliwości przyjmowania zleceń, które konkurenci bez urządzeń o dużej pojemności muszą odmówić lub zlecić zewnętrznym podmiotom, co pozycjonuje Twoją firmę jako kompleksowego dostawcę rozwiązań produkcyjnych. Centrum frezarskie CNC typu portal umożliwia umieszczanie na jego wzmocnionej stole przedmiotów obrabianych ważących dziesiątki ton, a hydrauliczne systemy zaciskowe zapewniają bezpieczne zamocowanie nieregularnych kształtów i zapobiegają ich przesuwaniu się podczas intensywnych operacji frezowania. Taka nośność jest kluczowa przy obróbce końcowej dużych odlewów, zgrzewanych konstrukcji lub złożonych zespołów, które wymagają dokładnej obróbki po wykonaniu procesu montażowego lub spawania. Generous obszar roboczy eliminuje konieczność dzielenia dużych elementów na mniejsze części w celu ich obróbki na konwencjonalnym sprzęcie, unikając w ten sposób trudności związanych z późniejszym montażem oraz potencjalnych problemów z wyjustowaniem, które mogłyby obniżyć jakość końcowego produktu. Jednoetapowa obróbka całych dużych elementów skraca czas obsługi, eliminuje błędy związane z wielokrotnym przemieszczaniem przedmiotu obrabianego oraz przyspiesza przepustowość w porównaniu z wieloetapowymi metodami stosowanymi na mniejszych maszynach. Centrum frezarskie CNC typu portal umożliwia jednoczesną obróbkę pięcioosiową w całym swoim obszarze roboczym, umożliwiając złożone frezowanie konturowe powierzchni kształtowanych bez konieczności zmiany położenia przedmiotu obrabianego – co zapewnia stałą dokładność i skraca czas cyklu. Zespół programistów może opracowywać wydajne ścieżki narzędzia umożliwiające obróbkę całych elementów w jednym cyklu, maksymalizując wykorzystanie maszyny i minimalizując zapasy w toku produkcji. Pojemność rozmiarowa pozwala również na zastosowanie uchwytów do jednoczesnej obróbki wielu mniejszych elementów, umożliwiając produkcję partii, która wykorzystuje możliwości maszyny nawet wtedy, gdy poszczególne detale nie wymagają pełnego obszaru roboczego. Ta elastyczność zapewnia stałe wykorzystanie sprzętu w ramach różnorodnych portfeli projektowych, poprawiając zwrot z inwestycji oraz wspierając zróżnicowane wymagania klientów w ramach jednej platformy produkcyjnej.

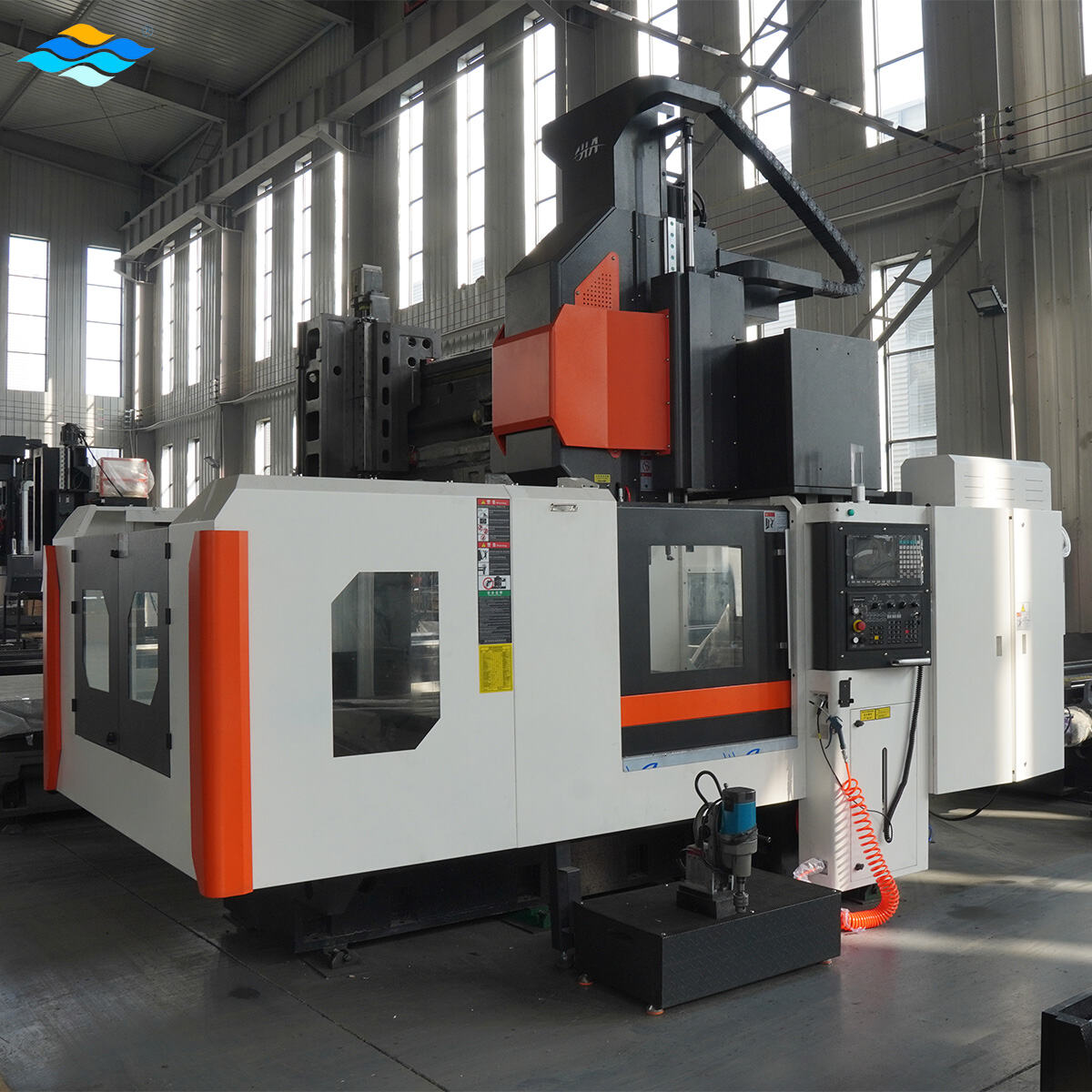

Nowoczesne centra frezarskie typu portalowego CNC wykorzystują zaawansowane technologie automatyzacji, które przekształcają efektywność produkcji i zapewniają istotne korzyści konkurencyjne dla producentów myślących strategicznie. Automatyczne wymienniki narzędzi o pojemności od 40 do 120 pozycji umożliwiają centróm frezarskim typu portalowego CNC realizację pełnych programów obróbkowych bez ingerencji operatora – wymiana narzędzi tnących odbywa się w czasie krótszym niż pięć sekund zgodnie z instrukcjami zaprogramowanymi w systemie sterowania. Ta szybka zdolność wymiany narzędzi eliminuje konieczność ręcznego obsługi narzędzi, skraca czas cyklu obróbkowego oraz zapewnia spójny dobór narzędzi, co zapobiega błędom programistycznym i potencjalnym awariom maszyny. Automatyzacja obejmuje również systemy sondowania przedmiotów obrabianych, które automatycznie mierzą położenie elementu i stan jego powierzchni jeszcze przed rozpoczęciem obróbki, korygując ścieżki narzędzi tak, aby uwzględnić odchylenia materiału lub niedoskonałości w uchwytnikach, które w przeciwnym razie mogłyby pogorszyć dokładność obróbki. Pomiar w trakcie procesu przy użyciu sond dotykowych pozwala na weryfikację kluczowych wymiarów bez konieczności usuwania elementu z maszyny, umożliwiając natychmiastowe wykrycie potencjalnych problemów jakościowych zamiast ich późniejszego stwierdzenia po zakończeniu kosztownych operacji frezarskich. Zintegrowane wymienniki palet pozwalają operatorom załadować kolejny przedmiot obrabiany w trakcie, gdy centrum frezarskie typu portalowego CNC nadal obrabia aktualny element, praktycznie eliminując nieprodukcyjny czas przygotowania i maksymalizując wykorzystanie wrzeciona w całym czasie zmian produkcyjnych. Niektóre zaawansowane konfiguracje obsługują systemy załadunkowe z robotami, które w pełni zautomatyzowują transport materiałów, umożliwiając produkcję bezobsługową („lights-out”), w której centrum frezarskie typu portalowego CNC działa bez nadzoru w porach nocnych i w weekendy, znacznie zwiększając rzeczywistą zdolność produkcyjną bez proporcjonalnego wzrostu kosztów pracy. Systemy sterowania adaptacyjnego monitorują w czasie rzeczywistym siły cięcia i automatycznie dostosowują posuwy oraz obroty wrzeciona w celu zoptymalizowania usuwania materiału, jednocześnie chroniąc narzędzia tnące przed przedwczesnym zużyciem lub uszkodzeniem. Te inteligentne funkcje redukują ilość odpadów, wydłużają żywotność narzędzi oraz zapewniają stały czas cyklu w całym przebiegu produkcji, mimo niewielkich różnic w twardości materiału lub warunkach cięcia. Możliwości zdalnego monitoringu pozwalają menedżerom produkcji śledzić wydajność centrów frezarskich typu portalowego CNC za pomocą urządzeń mobilnych, otrzymując powiadomienia o zakończeniu programu, stanie zużycia narzędzi lub potencjalnych problemach wymagających interwencji. Algorytmy konserwacji predykcyjnej analizują sygnatury drgań, wzorce temperatury oraz zużycie energii elektrycznej, aby prognozować zużycie komponentów jeszcze przed wystąpieniem awarii, umożliwiając zaplanowanie konserwacji w okresach zaplanowanego postoju maszyny zamiast niespodziewanych przestojów produkcyjnych. Funkcje automatyzacji łączą się w całość, tworząc system produkcyjny działający przy minimalnym nadzorze ludzkim, ale zapewniający maksymalną wydajność, jakość i efektywność – czynniki bezpośrednio wpływające na rentowność oraz pozycję konkurencyjną w wymagających rynkach.
